UHU-Servoregler V3.7 B / mit Modifizierung

Bei der Bestückung den neuen Schaltplan und die neuen Bestückungspläne beachten,

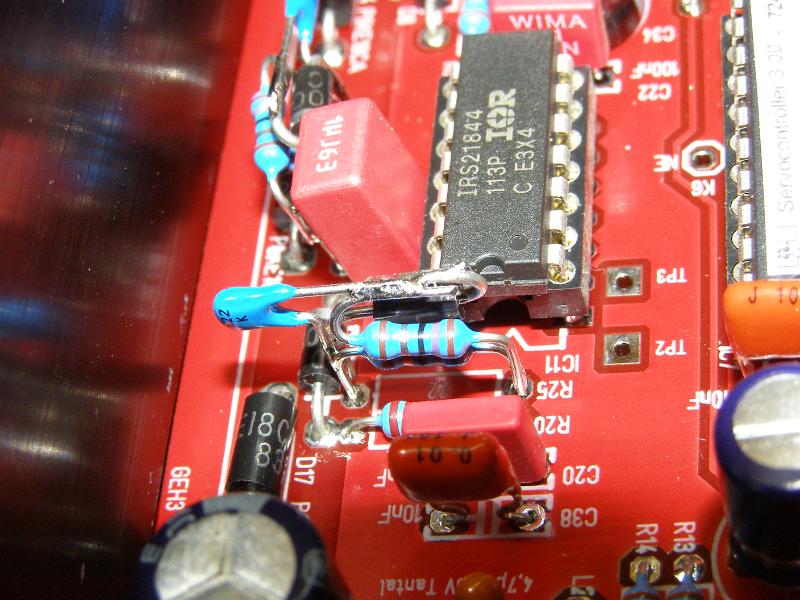

auf der Unterseite kommt noch ein 4,7nF dierekt an die PINs 3 und 4 vom LM358,
oben wird anstelle der beiden 10R je ein 27R bestückt,
anstelle der 220nF wird je ein 1µF Kondensator bestückt,
die Stückliste und der Reichelt-Warenkorb sind schon mit den neuen Teilen aktualisiert
